標準：GB3464.1
材質(zhì)：HSS
柄部形式：細柄
精度：H1 H2 H3
單位：mm

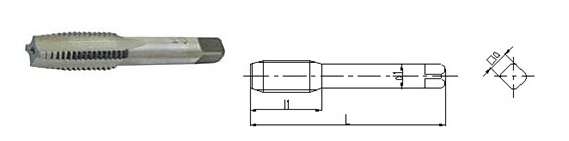

| 規(guī)格 | 螺距 | L | l1 | d1 | □a | 不等徑 成組 |
| M8×0.75 | 0.75 | 66 | 19.0 | 6.30 | 5.00 | / |
| M8×1.0 | 1.0 | 72 | 22.0 | |||
| M9×0.75 | 0.75 | 66 | 19.0 | 7.10 | 5.60 | |
| M9×1.0 | 1.0 | 72 | 22.0 | |||
| M10×1.0 | 80 | 24.0 | 8.00 | 6.30 | ||
| M10×1.25 | 1.25 | 80 | ||||
| M12×1.25 | 89 | 29.0 | 9.00 | 7.10 | ||
| M12×1.5 | 1.5 | 89 | ||||
| M14×1.0 | 1.0 | 87 | 22.0 | 11.20 | 9.00 | |
| M14×1.25 | 1.25 | 95 | 30.0 | |||
| M14×1.5 | 1.5 | |||||
| M16×1.0 | 1.0 | 92 | 22.0 | 12.50 | 10.0 | |
| M16×1.25 | 1.25 | |||||
| M16×1.5 | 1.5 | 102 | 32.0 | |||
| M18×1.0 | 1.0 | 97 | 22.0 | 14.00 | 11.2 | |
| M18×1.5 | 1.5 | 112 | 37.0 | |||
| M18×2.0 | 2.0 | |||||
| M20×1.0 | 1.0 | 102 | 22.0 | |||
| M20×1.5 | 1.5 | 112 | 37.0 | |||
| M20×2.0 | 2.0 | |||||
| M22×1.0 | 1.0 | 109 | 24.0 | 16.0 | 12.5 | 2支/組 |
| M22×1.5 | 1.5 | 118 | 38.0 | |||
| M22×2.0 | 2.0 | |||||
| M24×1.0 | 1.0 | 114 | 24.0 | 18.0 | 14.0 | |
| M24×1.5 | 1.5 | 130 | 45.0 | |||
| M24×2.0 | 2.0 | |||||
| M27×1.0 | 1.0 | 120 | 25.0 | 20.0 | 16.0 | |
| M27×1.5 | 1.5 | 127 | 37.0 | |||
| M27×2.0 | 2.0 | |||||
| M30×1.0 | 1.0 | 120 | 25.0 | |||
| M30×1.5 | 1.5 | 127 | 37.0 | |||
| M30×2.0 | 2.0 | |||||
| M33×1.5 | 1.5 | 22.4 | 18.0 | |||
| M33×2.0 | 2.0 | 137 | 37.0 | 22.4 | 18.0 | 2支/組 |
| M36×1.5 | 1.5 | 144 | 39.0 | 25.0 | 20 | 3支/組 |
| M36×2.0 | 2.0 | |||||
| M36×3.0 | 3.0 | 162 | 57.0 | |||
| M39×1.5 | 1.5 | 149 | 39.0 | 28.0 | 22.4 | |
| M39×2.0 | 2.0 | |||||
| M39×3.0 | 3.0 | 170 | 60.0 | |||
| M42×1.5 | 1.5 | 149 | 39.0 | |||
| M42×2.0 | 2.0 | |||||
| M42×3.0 | 3.0 | 170 | 60.0 | |||
| M42×4.0 | 4.0 | |||||
| M45×1.5 | 1.5 | 165 | 45.0 | 31.5 | 25.0 | |
| M45×2.0 | 2.0 | |||||
| M45×3.0 | 3.0 | 187 | 67.0 | |||
| M45×4.0 | 4.0 | |||||
| M48×1.5 | 1.5 | 165 | 45.0 | |||
| M48×2.0 | 2.0 | |||||
| M48×3.0 | 3.0 | 187 | 67.0 | |||
| M48×4.0 | 4.0 |
注：1、以上成組絲錐均可做成成組形式或單支形式。但是，單支形式為成組形式中的精錐（成組絲錐中最后一支）。例：在成組形式2支/組中，若做單支則按照2支/組中的2錐來制造。
2、成組絲錐的初錐（非成組絲錐中最后一支），必須與同組的精錐配合使用。
3、為保證被加工件的質(zhì)量，應盡可能按成組訂貨。
